Oranier Polar 8Z 4654-8Z Schamott Set Auskleidung

Oranier Polar 8Z 4654-8Z Schamott Set Auskleidung

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich an den Maßen der Brennraumsteine.
• Markantes Merkmal dieser Ausmauerung ist die 2-teilige Rückwand. Diese setzt sich aus dem gelochten Rückwandstein unten (264 x 247 x 25 mm) und dem Rückwandstein oben (264 x 345 x 25 mm) zusammen.
• Der gelochte Rückwandstein unten passt erfahrungsgemäß nicht für Modelle der Serie Z. Die Löcher im Korpus der Z-Serie sind ca. 10 mm höher angeordnet als die Löcher dieses Brennraumsteins.
• Um die Anzahl der Feuerraumsteine zu erkennen, empfehlen wir den Ausbau der unteren Zugumlenkung. (einige Steine befinden sich dahinter)

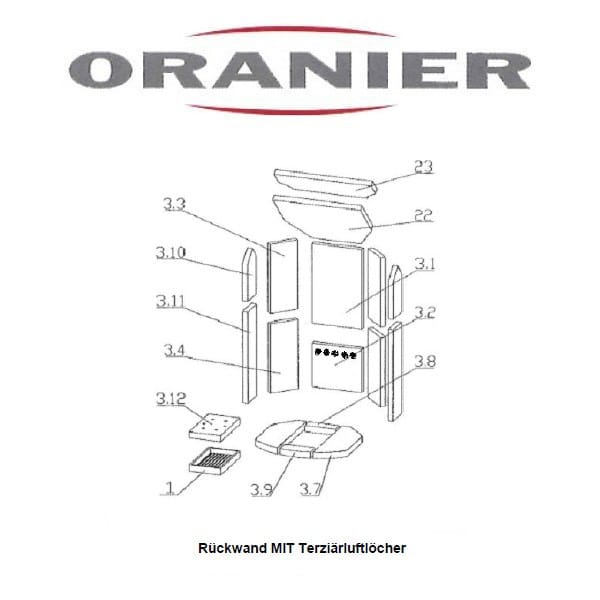

• 3.1 Vermiculite- Platte 345x264x25 2905800000
• 3.2 Vermiculite-Platte gelocht 2905801000
• 3.3 Ersetzt durch 2898566000
• 3.4 Vermiculite-Platte 140x334x25 2898566000 – 2 Stück
• 3.7 Vermiculite-Platte 139x75x30 2905701000 – 2 Stück
• 3.8 Vermiculite-Platte 150x50x30 2906641000
• 3.9 Vermiculite-Platte 150x70x30 2905700000
• 3.10 Vermiculite-Platte 230x115x25 2898621000 – 2 Stück
• 3.11 Vermiculite-Platte 440x115x25 2898622000 – 2 Stück
• 22 Umlenkung groß, unten 2906408000
• 23 Umlenkung klein, oben 2898953000
